低代码平台

1、gitlab引导线实例 (opens new window)

2、amis低代码平台 (opens new window)

1、概念及整体设计

1、概念

低代码开发平台（LCDP)：低代码量，高复用、高效率、易维护&逻辑可控，核心能力：

• 可视化配置面板
• 具有可拓展能力：组件、模板、逻辑复用
• 生命周期管理：开发管理、页面管理、部署管理

2、产品和应用场景

目的：不做大而全，针对具体领域做精

产品：易企秀、云凤蝶、阿里云（宜搭）

应用场景：标准化程度高的场景，例如门户、广告、营销（给运营使用）、中后台页面搭建后者相对复杂的页面（给开发使用，低代码基础上二次开发）

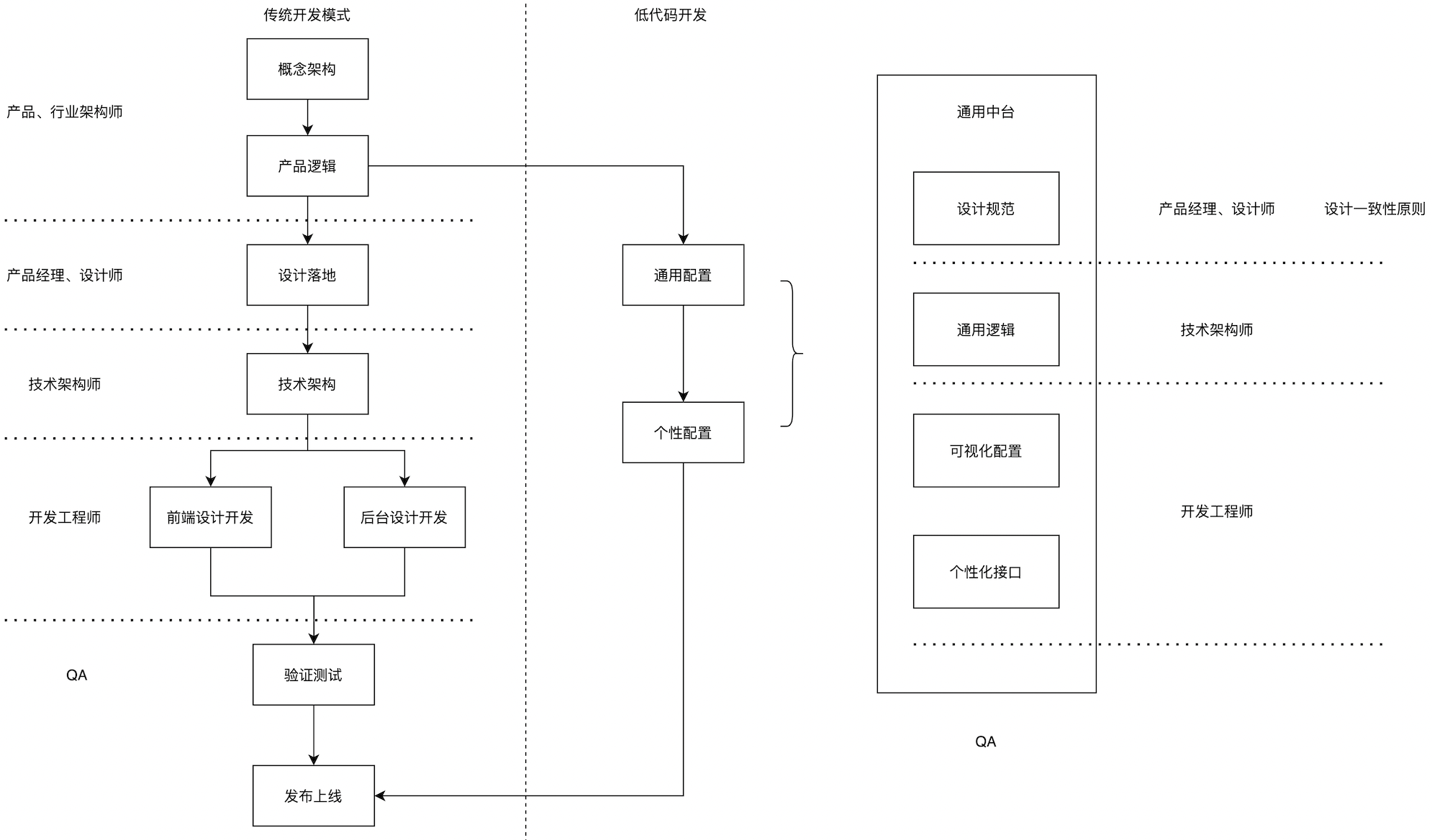

3、模式转变

• 开发方式的改变 => 应用模式的改变 => 开发流程的转变

• 角色转变：

• • 产品 & 设计师： 单个割裂app的设计 => 通用规范 or 行业领域的设计
  • 技术专家 & 开发： 单个page的开发 => 领域模型的抽象、设计、开发
  • QA：页面测试机器 => 规范 & 通用逻辑的守门员

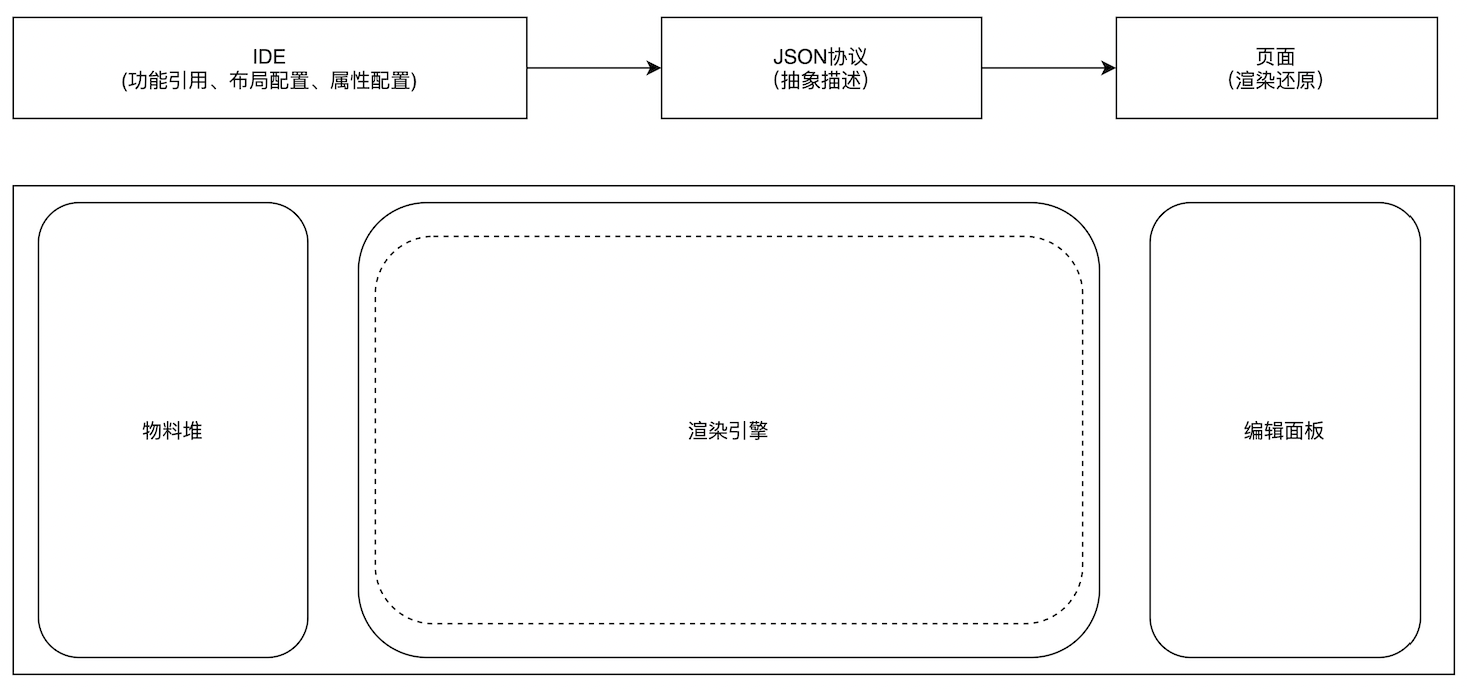

4、架构设计

一般分为四个模块：物理堆（组件库）、舞台（配置画布）、编辑面板（配置项）、顶栏（全局/页面配置）

1、物料堆

• 功能：内置组件和物料市场

  • 内置组件：标准化组件
  • 物料市场：由外部提供物料组件，给用户扩展能力，提供搜索和导入功能
    • 对运营来说：选货目标
    • 对开发来说：可提供cli工具（结合CI/CD流程）、云编辑器online-edition
    • CI/CD基本流程：
      • 流程：开发环境、测试、CR(代码审核)、灰度发布、入库
      • 对应环境：dev、test、staging、prod

• 架构师设计：元组件、布局组件、复合组件（元组件+布局组件）

  • 基础组件：元组件（不可嵌套）、布局组件（可嵌套）
  • 复合组件：由元组件 + 布局组件 + 复合组件组成

• 开发设计：

  • 元组件：使用普通组件实现
  • 布局组件：壳slot或vnode，布局使用杉格（grid-layout）或flex布局

2、主舞台

类别：

• 所见及所得：渲染引擎一体化，优缺点：可探索，复杂度较高，逻辑集成度高

• 多态舞台：分为配置舞台和渲染引擎，优缺点：状态分离、效率高、同时两拨人维护，eg：配置使用h5，渲染为小程序后flutter。

相关思想：

• 微内核思想：操作的是DSL（json树），f(state)->view

  • 组合和渲染层隔离
  • render runtime(渲染引擎sdk) + dsl(json) = 页面

• 事件：DND拖拽、Mouse Event

• 画布分层技术（云凤蝶）：借鉴浏览器渲染模型，使用冒泡机制，走到所有层

  • 第一层：div，负责渲染，render(dsl, document.querySelector("#root"))
  • 第二层：加一层div，只负责处理右键事件
  • 第三层：加一层div，只处理快捷键
  • event bus：所有层可通过event bus进行通信

• 画布功能及拓展：无限画布、引导线（衫格）、吸附对齐、旋转、快捷键、右键、缩放

  • 无限画布：监听滚动事件，每次给画布加宽带
  • 引导线：使用div画线（高度和宽带为1px）、绝对定位可拖动，下方
  • 吸附对齐：计算想尽的dom节点，定6个点和3个线，距离相近时，设置距离为0

3、编辑面板

• 相同类型使用同一面板，可使用class类
• 单个类型为实例，config配置挂载至vnode

4、操作栏目

操作解耦：进行分层设计，数据、视图、操作解耦

• 功能：撤销、重做、预览、提测、发布

  • 重做：使用队列，指针移动
  • 预览：render(dsl: {type, key,props{},animate{},actions:{},attrs:{},children[]})

• 中间层：权限控制、数据操作（转换），暴露部分api

• 底层：提供plugins、hooks等可扩展的插件机制，可使用：webpack/taple

//webpack/taple, umi/plugins, rollup/plugins
//eg: a.plugin.js
export const a = (dsl = {}, api) => {
  name: "undo",
  label: "xxx",
  apply(){},
  inited(){}, //生命周期
  beforePublish(){},
  //...
}

//dsl: 树形结构
dsl: {
  type: "",
  key: "",
  props: {},
  animate: {},
  actions: {}, //逻辑的配置，flow(流程图)
  attrs: {}, //配置键盘信息
  children: []
}

5、输出

• 符合语法规范可二次开发的源代码，减少还原ui的工作量，开发人员将导出源码放入工程内补充逻辑部分即可。
  • 原理：字符串拼接，可使用nodejs后端进行拼接和打包
  • 扩展：在线编辑功能，使用manoco编辑器，预览使用iframe沙箱隔离展示，两者通过postMessage通信
  • 模版保存：使用mongodb数据库存储数据库，mongoose驱动库
• 导出json文件：render runtime(渲染引擎sdk) + dsl(json) = 页面

6、扩展功能

历史记录和版本、模版、权限页面、分享、主题

进阶：协同编辑、定时任务、微前端（集成到其他系统的能力）、混合开发

• 混合开发：组件（ts、flow）和json混合开发

• vscode插件：打开可视化面板，拖拽生成代码

• 逻辑的配置：使用流程图（flow），最后生成业务逻辑

• 协同编辑：crdt算法使用yjs、ot算法（语雀）

• amis：json层级、借鉴原型链实现伪作用域（继承、react的context）

2、代码

技术选型：react、vue、svelte

生态：组件库、路由、状态管理等

1. 布局：顶栏、物料区、主舞台、配置区：el-container、el-header、el-main(el-row、el-col)，清除浏览器默认样式reset-css

2. 物料区：元组件和布局组件，contanier、cInput、cButton

3. 主舞台：封装渲染引擎

   1. 添加渲染组件层，与元组件解耦合，使用require.context自动导入组件和渲染组件使用
   2. 定义vnode树形数据结构，渲染函数逐级解析vnode树，最终调用渲染组件的render函数进行渲染，可使用jsx简化渲染函数。

4. 物理区和主舞台联动的拖拽实现：使用h5 draggable属性、ondrop事件(@dragover.prevent，默认不给drop)、ondrag事件实现

   1. 不使用渲染引擎：渲染可使用动态组件切换<component :is="item" />，使用selectType变量或者event确定拖拽类型

   <!-- 物料区 -->
   <ul>
        <li
        v-for="item in stack"
        :key="item.code"
        class="component"
        :draggable="true"
        @drag="handleDrag(item)"
        >
        {{ item.value }}
        </li>
    </ul>
    <!-- 主舞台 -->
    <div class="stage block" @dragover.prevent @drop.stop="handleDrop">
        <li v-for="(item, index) in components" :key="index">
              {{ item }}
            <component :is="item" />
        </li>
    </div>
    methods:{
        handleDrag (item) { // 拾取被配置节点
            this.selectedType = item
        },
        handleDrop () { // 放手
            const _type = this.selectedType
            this.components.push(_type)
        },
    },
    data(){
        return {
            components:[], //组件数组
        }
    },
    components:{
        ...modules //动态组件使用，需引入全部对象
    }


   2. 使用渲染引擎，渲染引擎传入jsonSchema、addNode数据，container组件、parser-container组件、渲染引擎添加事件处理。
      1. 全部放置在container根组件下
      2. container中添加drop事件，通过事件抛出，向渲染引擎推送被放入的container组件信息
      3. 渲染引擎接收到事件后，对container组件的jsonSchema添加children达到添加组件的目的

   //container组件添加事件，并使用emit向上抛出事件，通过props接收参数用于组件渲染
    props: {
       // 从上到下：从parse-container中接收参数
       jsonSchema: {
           type: Object,
           default: function () {
               return {};
           },
       },
    },
    @dragover.prevent @drop.stop="handleDrop"
    handleDrop(e) {
     this.$emit("drop", e, this);
   },

   //parser-container添加对于的事件和属性
   render(h, vnode, children) {
       const _this = this
       const _props = {
           props: {
               jsonSchema: vnode,
           },
       };
       const _propsOn = {
           on: {
               drop: _this.handleDrop,
           },
       };
       return (
           <container {..._props} {..._propsOn}>
               {children}
           </container>
       );
   }
   //renderEngine添加事件处理，用于拖拽处理
   handleDrop(event, vm) {
     const _json = vm.jsonSchema; //被拖入container的实例
     if (_json && _json.type === 'container') {
       if (!_json.children) {
         this.$set(_json, 'children', [])
       }
       _json.children.push({
         type: this.addNode
       })
     }
   },


5. 配置面板：一类组件配置一套配置面板，设置config文件夹，自动导入配置面板组件

   1. 添加configPanel组件，添加配置面板组件，根据输入的pickType数据，自动渲染该类型的配置面板。
   2. parse-xx组件添加click原生监听事件，点击时触发pickType事件，发送配置类型数据。
   3. 主面板mainPage中对parse-xx的父组件渲染组件添加pickType事件，回调函数中修改当前currentPickType值，传给configPanel更新。
   4. 扩展思路微内核思想，数据驱动 + 配置驱动

   //mainPage.vue组件
    <render-engine
        :jsonSchema="currentJson"
        :addNode="selectedType"
        @pickType="handlePickType"
    ></render-engine>
    <config-panel :currentPickType="currentPickType"></config-panel>
    data(){
        return {
            currentPickType: ""
        }
    },
    methods:{
        handlePickType(type){
            this.currentPickType = type;
        }
    }

    //parser-input.vue
    const _propsOn = {
      nativeOn: {
        click: (e) => {
          e.stopPropagation();
          this.$emit("pickType", "cInput");
        },
      },
    };
    return <cInput {..._propsOn}></cInput>;

    //configPanel.js
    props: {
        pickType: {
        type: String,
        default: "cButton",
        },
    },
    components: {
        ...components,
    },
    methods: {
        renderPanel(h, type) {
            if (!type) return;
            const components = this.$options.components;
            return components[type].render.call(this, h);
        },
    },
    render(h) {
        const _type = this.pickType;
        let _panel = this.renderPanel(h, _type);
        return _panel;
    },


6. 场景处理组件通讯：组件间事件传递(上述场景)、总对分(中央集中管理)，以下是总对分场景：

   1. 自建event bus(总线引导传值、收集广播)：a组件发出事件head、payload、target(c)，c收到后挂载事件。
   2. 使用vuex实现，收集各组件渲染数据，在统一render时使用。

3、其他相关

1. height: 100vh与height: 100%： vh表示当前屏幕可见高度的1%，也就是说height:100vh == height:100%，但是当元素没有内容时候，设置height:100%，该元素不会被撑开，此时高度为0，但是设置height:100vh，该元素会被撑开屏幕高度一致。

2. require.context()输出为函数 webpackContext(req)

• webpackContext函数，入参为路径，出参为模块，可取出defalut模块
• 函数也是对象，可有属性,输出的函数有三个属性，keys、id、resolve
  • resolve{Function} -接受一个参数request,request为test文件夹下面匹配文件的相对路径,返回这个匹配文件相对于整个工程的相对路径
  • keys {Function} -返回匹配成功模块的名字组成的数组
  • id {String} -执行环境的id,返回的是一个字符串,主要用在module.hot.accept

3. array.reduce(function(total, currentValue, currentIndex, arr), initialValue)

• total 必需，初始值, 或者计算结束后的返回值
• currentValue 必需，当前元素
• currentIndex 可选，当前元素的索引
• arr 可选，当前元素所属的数组对象
• initialValue 可选，传递给函数的初始值

4. <element draggable="true|false|auto"> 拖拽事件参考：拖拽drag&拖放drop事件浅析 (opens new window) h5新增属性draggable，属性规定元素是否可拖动 在拖放的过程中会触发以下事件：

• 在拖动目标上触发事件 (源元素): ondragstart - 用户开始拖动元素时触发 ondrag - 元素正在拖动时触发 ondragend - 用户完成元素拖动后触发

• 释放目标时触发的事件: ondragenter - 当被鼠标拖动的对象进入其容器范围内时触发此事件 ondragover - 当某被拖动的对象在另一对象容器范围内拖动时触发此事件 ondragleave - 当被鼠标拖动的对象离开其容器范围内时触发此事件 ondrop - 在一个拖动过程中，释放鼠标键时触发此事件 注意： 在拖动元素时，每隔 350 毫秒会触发 ondrag 事件。

5. array.map(function(currentValue,index,arr), thisValue) map不会改变原数组，返回新数组
